Mit dieser Funktion kann ein Fancoil (Heizungslastpunkt) gesetzt werden.
Zugriff auf den Befehl über |
AutoCAD/BricsCAD |
Allplan |
|---|---|
Befehlszeile: _SETLP_F
Assistent: |
|
| Fancoil |

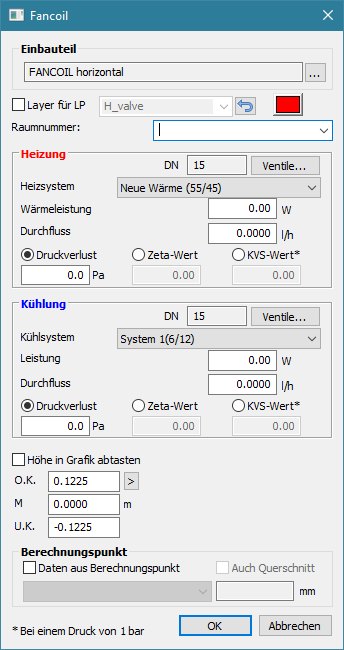

Ein Dialog wird angezeigt:
Dialog-Optionen
Option |
Beschreibung |
|---|---|
Einbauteil |
Dient der Auswahl eines Einbauteiles aus der Artikelbibliothek.
Öffnet die Funktion Blockauswahl. Hier können Sie einen Block für die Darstellung wählen. |
Raumnummer |
Hier kann ein Raum gewählt werden. |
Heizung |
Diesem Einbauteil können Ventile und Anschlussparameter für Fancoils hinterlegt werden.
Heizsystem: Hier kann Heizsystem für die Umrechnung der Wärmeleistung gewählt werden. Wärmeleistung / Durchfluss: Hier wird die Leistung des Lastpunktes eingegeben. Dies kann entweder in Watt Normwärme oder in Liter pro Stunde erfolgen. Zeta / Druckverlust: Hier kann der Druckverlust eingegeben werden. |
Kühlung |
Diesem Einbauteil können Ventile und Anschlussparameter Fancoils hinterlegt werden.
Kühlsystem: Hier kann das Kühlsystem für die Umrechnung der Leistung gewählt werden. Wärmeleistung / Durchfluss: Hier wird die Leistung des Lastpunktes eingegeben. Dies kann entweder in Watt Normwärme oder in Liter pro Stunde erfolgen. Zeta / Druckverlust: Hier kann der Druckverlust eingegeben werden. |
Position |
Bei aktivierter Funktion Höhe in Grafik abtasten wird der Easyline-Lastpunkt Heizung auf der am Bildschirm gepickten Höhen abgelegt. Wird die Funktion deaktiviert, kann eine Höhe eingegeben werden. |
