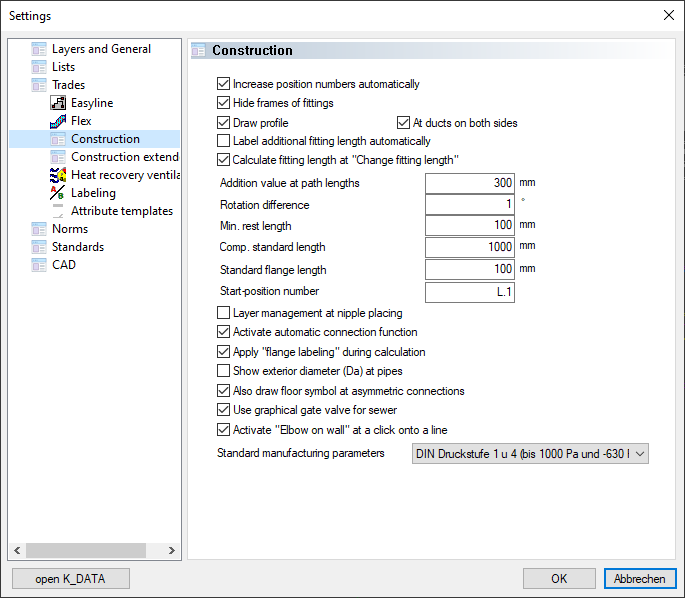

Construction

Construction

Increase position numbers automatically

The current pos. no. follows consecutively the previous component part pos. no.

Hide frames or fittings

Hides the rounded edges during construction (e.g. vertical metal edges at elbow exterior radius)

Draw profile

Addition value at path length

Automatische Längenbeschriftung bei Zuweisung einer Passlänge.

Rotation difference

Drehwinkel beim setzten von runden Formstücken.

Min. rest length

Legt die minimale Restlänge des Kanals fest.

Ist in der Konstruktion das Reststück kleiner als die definierte minimale Kanallänge

wird eine Warnung im Dialogue ausgegeben.

Comp. standard length

Standard flange length

Start position number

Layer management at nipple placing

Activate automatic connection function

Apply "flange labeling"during calculation

Automatische Flanschbeschriftung.

Show exterior diameter  (Da) at pipes

Diese Einstellung hat auch Auswirkung auf die Darstellung der Dämmung.

Aktivieren Sie diese Funktion nur bei neuen Zeichnungen!

        Weiters darf Sie nicht innerhalb einer Zeichnung gewechselt
         werden!

Also draw floor symbol at asymmetric connections

Use graphical gate valve for sewer

Activate "Elbow on wall" at a click onto a line
