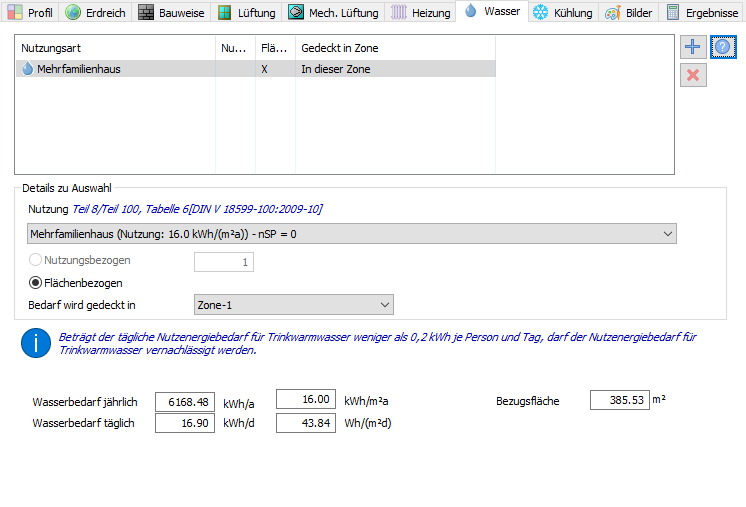

Angaben zur Ermittlung des Warmwasserbedarfs für die Zone (nach DIN V 18599 Teil 8

und Teil 100) können aus der Tabelle gewählt und die abzudeckende Zone definiert werden.

Die Nutzung der Zone kann nutzungsbezogen über die in der Zone befindlichen Personen

oder flächenbezogen über ein Nutzungsprofil erfolgen.





Tabelle der Nutzungen:





Auswahl der Bedarfsdeckenden Zone:



Wird der Bedarf einer Zone in einer anderen Zone gedeckt, so werden alle Lasten

dieser Zone automatisch auf die "deckende" Zone übertragen.

Die Kontrolle der versorgten Zonen erfolgt bei der Warmwasser-Übergabe.







In der Zonenübersicht werden "bedarfsdeckende" und "bedarfserzeugende" Zonen mit

unterschiedlichen Symbolen angezeigt.





In diesem Beispiel ist die Zone "Büro Süd" eine "bedarfserzeugende" Zone (Markierung in Rot).

Hier wird auch keine verknüpfte Warmwasseranlage angezeigt.



Die Zone "WC und Sanitärräume in NWG" ist eine "bedarfsdeckende" Zone (Markierung in Grün).

Hier wird auch die verknüpfte Warmwasseranlage angezeigt.
