The system layer can be determined here. Make sure that the Layer definitions for systems and trades is active and the ductwork construction has already begun.
This window appears only when a manually determined layer is active. (e.g. layer 0)

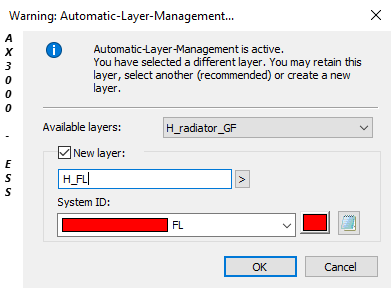

Dialogue-Options
Option |
Description |
|
|---|---|---|
Useable layer |
Predefined Layers (e.g. H_FL-CENTER). If the selected layer doesn't have the necessary additional layer from Trade definition, it will be automatically set.
|
|
neuer Layer |
Bei deaktivierter Checkbox werden die Kanäle auf den aktiven Layer gelegt.
Bei aktivierter Checkbox kann ein eigener Layer für das berechnete Kanalnetz angelegt werden. Der Layer kann über die Layerauswahl gewählt und dessen Bezeichnung verändert werden. Alternativ kann die Farbe gewählt werden. Es gelten alle Einstellungen der Gewerk Definitionen. |
|
Anlagenkennung |
Dem neuen Layer kann entweder eine Anlagenkennung oder eine Farbe zugeordnet werden. Durch die Auswahl der Anlagenkennung wird die Bezeichnung angepasst. Es stehen folgende Anlagenkennungen zur Verfügung:
Funktion zum Editieren der Anlagenkennungsliste. Diese Liste ist als Attributdatei im Ordner %\k_data\heizung\color.txt abgespeichert.
Diese Dateien dürfen nur von ausgebildeten CAD-Administratoren angelegt oder editiert werden! |
